陰極保護——填包料

　　陽(yáng)極的接地電阻與土壤電阻率之間有關(guān)聯(lián)關(guān)系，它是年年變化的。為避免這樣的變化并減小接地電阻，土壤中的陽(yáng)極周?chē)刑畎?。這樣的填包料除了限制表面膜的形成和防止電滲脫水外，還可確保電流均勻地輸出，使材料均勻地消耗。后者主要是因為填包料中含有石膏成分，而膨潤土和硅藻土能保持水分。加入硫酸鈉可以降低填包料的電阻率。通過(guò)改編各種成分的含量，特別是硫酸鈉的含量，就能夠控制滲出，由此降低陽(yáng)極附近土壤的電阻率。表 6-5 列出了各種填包料的組成。

　　如果填包料中膨潤土的比例很大，那么填包料的體積會(huì )隨著(zhù)周?chē)寥篮康淖兓淖?，?huì )在填包料中形成空穴，顯養減少電流輸出量。標準填包料應是 75%石膏粉20%膨潤土、5%硫觸鈉的混合物。這種填包料的初始電阻率為 0.5~0.6·m，隨著(zhù)透不斷增加，電阻率可能升高到 1.5Q·m

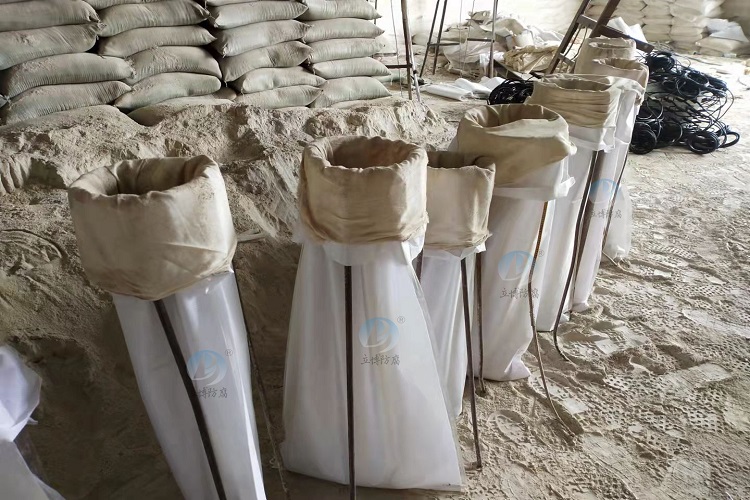

　　施工時(shí)，可以將填包料倒進(jìn)預先鉆好的孔洞里，也可以將陽(yáng)極預先裝進(jìn)用可透水布做成的內有填包料的袋子里，再將裝有陽(yáng)極的袋子放進(jìn)鉆孔里，澆水并回填細土。如此?裝的陽(yáng)極幾天后即能達到其最大電流輸出量。

　　犧牲陽(yáng)極決不可像外加電流輔助陽(yáng)極那樣用焦炭渣回填。由于陽(yáng)極與焦炭之間的電差，能夠形成強腐蝕電池，導致陽(yáng)極迅速破壞。此外，激勵電壓會(huì )立刻瓦解，最終因為極與焦炭之間形成電池所引起的腐蝕而使被保護物體嚴重損壞。
